重量變送器工作原理是什么 重量變送器校準方法有哪些
重量變送器在工廠會比較常見,我們都知道它是工業信號轉換器,那么重量變送器工作原理是什么?重量變送器校準方法有哪些?還不了解的話跟著PHISHINE菲軒來了解相關知識吧!
重量變送器工作原理是什么
重量變送器就是稱重變送器,可實現穩定、可靠、高精度工業稱重,它將稱重傳感器輸出的微弱信號(mV級)經放大、轉換等處理方式,變換成可讀的重量信號,并將稱重結果可通過以太網、串行總線、藍牙等方式輸出,還可根據要求轉換輸出出各種規定的工業標準信號供其他的設備使用。
重量變送器校準

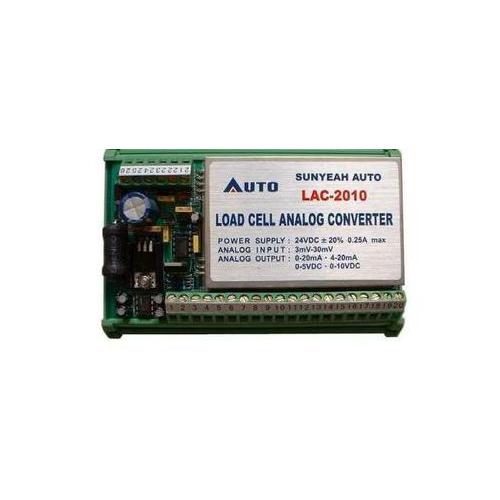

稱重變送器采用導軌式安裝方式的高性能重量變送器,與應變式傳感器配套使用。利用稱重變送器可將連接的稱重傳感器信號轉換成穩定的,可供PLC系統或PC機使用的信號。稱重變送器適合于要求本地顯示或采用面板進行參數設定的應用中。儀表的參數設定和標定可在面板上使用按鍵進行,或是采用基于Windows環境的“deltaCOM”軟件進行。所有的設定參數可以存儲在計算機中,當更換變送器時參數可從計算機中下載,這需要使用deltaCOM軟件的完全版本。 稱重變送器提供兩個繼電器類型的輸出節點,響應時間小于20毫秒,特別適合于高精度重量設定值控制應用。 稱重變送器的核心采用了NOBEL公司專利設計的數字式A/D轉換器,提供穩定、精確、快速的信號轉換。可以通過標準的RS-485通信口,采用MODBUS RTU協議與PC/PLC系統通訊。通過使用模塊也能實現現場總線通訊功能。
重量變送器校準方法有哪些
1)把板凳架放置在穩固無彈性基礎上,板凳架放置稱重傳感器的平面應基本水平。
(2)利用墊板把稱重傳感器固定在板凳架上。稱重傳感器
(3)套上掛碼架,并使掛碼架的壓頭正壓在傳感器的壓頭上。
(4)把砝碼托鉤掛到掛碼架上。
(5)接通稱重傳感器的供橋電源,輸出與高精度的毫伏表(精度應高于傳感器標稱精度的70%)相接(必要時亦可以測量電流輸
出值)。
(6)根據傳感器的量程大小和需要測定的點數,向砝碼托鉤上逐級加載(砝碼)和卸載,記錄傳感器輸出數據。從而可檢測傳感器的零點輸出、線性精度、重復性精度和回差等性能指標,自然可判定傳感器是否正常和優劣。
重量變送器的分類
重量變送器按照安裝方式分為:
導軌安裝:如西門子的稱重模塊 zjkj的8100.01 長陸公司的TR200 志美公司的PT350C 托利多的WM5800等

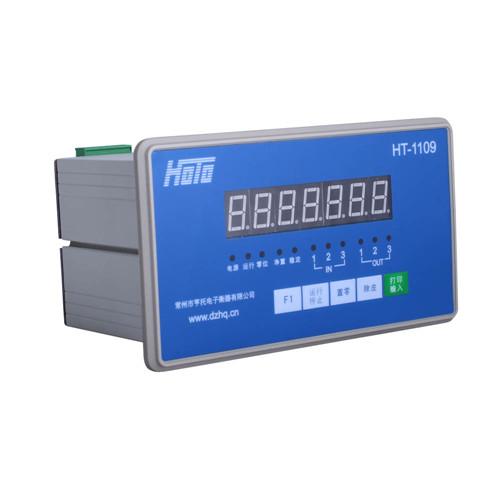

面板安裝:如托利多的t600系列 zjkj的8100系列 志美公司的PT650系列 杰曼公司GM8802系列
重量變送器按照輸出信號分為:
模擬量: 4-20mA \ 0-20mA\ 0-10V \ 1-5V \ 0-5V
通訊:RS232 RS485 RS422 BCD 以及總線:PROFIBUS-DP CAN modbus
重量變送器校準
稱重變送器工作原理是什么?重量變送器校準方法有哪些?以上就是PHISHINE菲軒為大家介紹的相關內容了,大家安裝上述辦法就可以完成重量變送器的校準。
